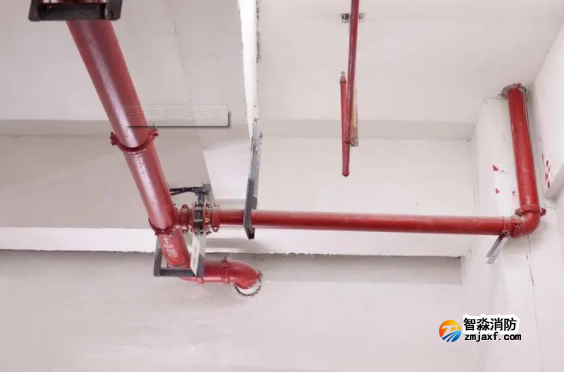

自動噴水滅火系統管道相關13個重點總結

一、配水管道的工作壓力不應大于1.20MPa，并不應設置其他用水設施。

二、配水管道可采用內外壁熱鍍鋅鋼管、涂覆鋼管、銅管、不銹鋼管和氯化聚氯乙烯（PVC-C）管。當報警閥入口前管道采用不防腐的鋼管時，應在報警閥前設置過濾器。

三、自動噴水滅火系統采用氯化聚氯乙烯（PVC-C）管材及管件時，設置場所的火災危險等級應為輕危險級或中危險級Ⅰ級，系統應為濕式系統，并采用快速響應灑水噴頭，且氯化聚氯乙烯（PVC-C）管材及管件應符合下列要求：

　　1.應符合現行國家標準的規定。

　　2.應用于公稱直徑不超過DN80的配水管及配水支管，且不應穿越防火分區。

　　3.當設置在有吊頂場所時，吊頂內應無其他可燃物，吊頂材料應為不燃或難燃裝修材料。

　　4.當設置在無吊頂場所時，該場所應為輕危險級場所，頂板應為水平、光滑頂板，且噴頭濺水盤與頂板的距離不應大于100mm。

四、灑水噴頭與配水管道采用消防灑水軟管連接時，應符合下列規定：

　　1.消防灑水軟管僅適用于輕危險級或中危險級Ⅰ級場所，且系統應為濕式系統。

　　2.消防灑水軟管應設置在吊頂內。

　　3.消防灑水軟管的長度不應超過1.8m。

五、配水管道的連接方式應符合下列要求：

　　1.鍍鋅鋼管、涂覆鋼管可采用溝槽式連接件（卡箍）、螺紋或法蘭連接，當報警閥前采用內壁不防腐鋼管時，可焊接連接。

　　2.銅管可采用釬焊、溝槽式連接件（卡箍）、法蘭和卡壓等連接方式。

　　3.不銹鋼管可采用溝槽式連接件（卡箍）、法蘭、卡壓等連接方式，不宜采用焊接。

　　4.氯化聚氯乙烯（PVC-C）管材、管件可采用粘接連接，氯化聚氯乙烯（PVC-C）管材、管件與其他材質管材、管件之間可采用螺紋、法蘭或溝槽式連接件（卡箍）連接。

　　5.銅管、不銹鋼管、氯化聚氯乙烯（PVC-C）管應采用配套的支架、吊架。

六、系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件（卡箍）連接。水平管道上法蘭間的管道長度不宜大于20m；立管上法蘭間的距離，不應跨越3個及以上樓層。凈空高度大于8m的場所內，立管上應有法蘭。

七、管道的直徑應經水力計算確定。配水管道的布置，應使配水管入口的壓力均衡。輕危險級、中危險級場所中各配水管入口的壓力均不宜大于0.40MPa。

八、配水管兩側每根配水支管控制的標準流量灑水噴頭數量，輕危險級、中危險級場所不應超過8只，同時在吊頂上下設置噴頭的配水支管，上下側均不應超過8只。嚴重危險級及倉庫危險級場所均不應超過6只。

九、輕危險級、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量，應符合相應的規定。

十、立管及末端試水裝置的連接管，其管徑不應小于25mm。

十一、干式系統、由火災自動報警系統和充氣管道上設置的壓力開關開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于1min；雨淋系統和僅由火災自動報警系統聯動開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于2min。

十二、干式系統、預作用系統的供氣管道，采用鋼管時，管徑不宜小于15mm；采用銅管時，管徑不宜小于10mm。

十三、水平設置的管道宜有坡度，并應坡向泄水閥。充水管道的坡度不宜小于2‰，準工作狀態不充水管道的坡度不宜小于4‰。
