氣體滅火系統操作裝置如何安裝？

一、問題描述及原因分析

1．問題描述

氣體滅火手動控制裝置、手動與自動轉換裝置、氣體噴放指示燈、火災聲光警報裝置、手動與自動控制狀態顯示裝置等安裝不符合要求。【圖示1】【圖示2】

2．原因分析

1）施工單位技術人員未進行技術交底；

2）施工人員責任心不強，安裝不規范。

二、規范要求及正確做法

1．規范要求

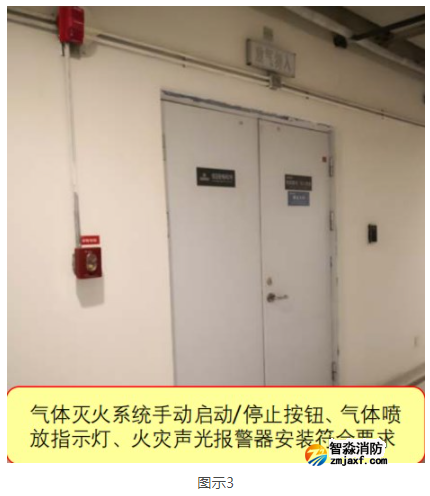

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第5.8.2條、第5.8.3條、第5.8.4條【圖示3】。

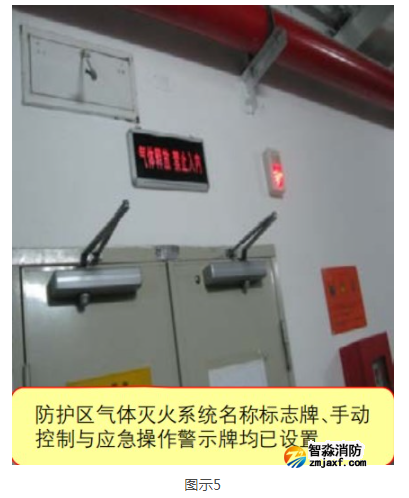

☆《火災自動報警系統施工及驗收標準》(GB 50166-2019)第3.3.3條【圖示4】、第3.3.16條第1款【圖示5】、第3.3.19條第2、3、4款。

2．正確做法

三、應對措施及防治指南

1．防護區處的手動、自動轉換開關、手動啟動、停止按鈕應安裝在防護區入口便于操作的部位，安裝高度為中心點距地（樓）面1.5 m；

2．氣體噴放指示燈宜安裝在防護區入口的正上方；

3．控制與顯示類設備應與消防電源、備用電源直接連接，不應使用電源插頭。主電源應設置明顯的永久性標識；

4．氣體滅火系統手動與自動控制狀態顯示裝置應安裝在防護區域內的明顯部位，噴灑光警報器應安裝在防護區域外，且應安裝在出口門的上方；采用壁掛方式安裝時，底邊距地面高度應大于2.2m。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第5.8.2條 設置在防護區處的手動、自動轉換開關應安裝在防護區入口便于操作的部位，安裝高度為中心點距地（樓）面1.5 m。

檢查數量：全數檢查。

檢查方法：觀察檢查。

第5.8.3條 5.8.3手動啟動、停止按鈕應安裝在防護區入口便于操作的部位，安裝高度為中心點距地（樓）面1.5 m；防護區的聲光報警裝置安裝應符合設計要求，并應安裝牢固，不得傾斜。

檢查數量：全數檢查。

檢查方法：觀察檢查。

第5.8.4條 5.8.4氣體噴放指示燈宜安裝在防護區入口的正上方。

檢查數量：全數檢查。

檢查方法：觀察檢查。

《火災自動報警系統施工及驗收標準》(GB 50166-2019)

第3.3.3條 控制與顯示類設備應與消防電源、備用電源直接連接，不應使用電源插頭。主電源應設置明顯的永久性標識。

第3.3.16條 手動火災報警按鈕、消火栓按鈕、防火卷簾手動控制裝置、氣體滅火系統手動與自動控制轉換裝置、氣體滅火系統現場啟動和停止按鈕的安裝，應符合下列規定：

第1款 手動火災報警按鈕、防火卷簾手動控制裝置、氣體滅火系統手動與自動控制轉換裝置、氣體滅火系統現場啟動和停止按鈕應設置在明顯和便于操作的部位，其底邊距地（樓）面的高度宜為1.3m～1.5m，且應設置明顯的永久性標識，消火栓按鈕應設置在消火栓箱內，疏散通道設置的防火卷簾兩側均應設置手動控制裝置；

第3.3.19條 消防應急廣播揚聲器、火災警報器、噴灑光警報器、氣體滅火系統手動與自動控制狀態顯示裝置的安裝；應符合下列規定：

第2款 火災光警報裝置應安裝在樓梯口、消防電梯前室、建筑內部拐角等處的明顯部位，且不宜與消防應急疏散指示標志燈具安裝在同一面墻上，確需安裝在同一面墻上時，距離不應小于1m；

第3款 氣體滅火系統手動與自動控制狀態顯示裝置應安裝在防護區域內的明顯部位，噴灑光警報器應安裝在防護區域外，且應安裝在出口門的上方；

第4款 采用壁掛方式安裝時，底邊距地面高度應大于2.2m；
